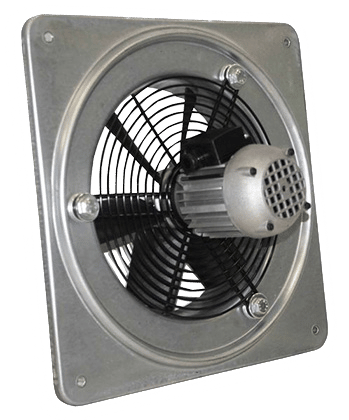

Ventilateurs axiaux de paroi
QCM
Description
Les ventilateurs de la série QCM sont conçus pour montage mural ou panneaux dans les bâtiments résidentiels, commerciaux ou industriels.
La série se compose de 5 modèles de dia. 200 à 400 mm.
La série se compose de 6 modèles de dia. 310 à 710 mm (marché hors U.E.).
Pour air propre de -15 °C à +50 °C.
Construction
- Cadre en acier galvanisé
- Pales en polyamide renforcée de fibre de verre (version antistatique pour QC-ATX) et moyeu en aluminium moulé sous pression, équilibrées selon ISO 1940.
- Exécution 5 (Turbine directement couplée à l’arbre moteur).
- Sens du flux d’air : du moteur vers l’hélice
- Grille de protection côté moteur en acier peint époxy. Fabriquée selon la norme EN ISO 12499.
- Cadre en acier galvanisé
- Pales en polyamide renforcée de fibre de verre (version antistatique pour QC-ATX) et moyeu en aluminium moulé sous pression, équilibrées selon ISO 1940.
- Exécution 5 (Turbine directement couplée à l’arbre moteur).
- Sens du flux d’air : du moteur vers l’hélice
- Grille de protection côté moteur en acier peint époxy. Fabriquée selon la norme EN ISO 12499.
Versions disponibles
Accessoires
- Persienne à gravité (S)
- Caisson d’adaptation (D)
- Grille de protection (R)
- Sectionneur de proximité (SP)
- Variateurs de vitesse (VAR)
Sur demande
- Version à flux d’air inversé : de l’hélice vers le moteur
- Hélice en aluminium
