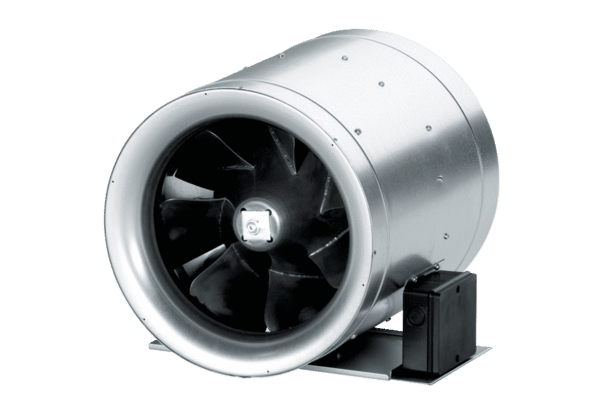

Ventilateur diagonal en ligne

EDR

Description

Ventilateur diagonal pour raccordement sur conduits ronds. Boitier en acier galvanisé.

Pour air propre jusqu’à 80°C (selon modèle)

Moteur monophasé 230 V – 50 Hz

Dia. du boitier de 278 à 732 mm (9 modèles)

Construction

  • Tuyère d’aspiration d’air à faibles turbulences.
  • Rotor diagonal avec stator en aval.
  • Les pales profilées de la turbine et du stator garantissent un débit optimal.
  • Avec diffuseur pour l’augmentation de la pression statique.
  • Le calfeutrage de fente entre la chambre d’aspiration et la chambre de pression réduit les pertes dues au débordement.
  • L’écoulement méridien prévient les turbulences.
  • Indice de protection IP X4. Exception EDR 45 à EDR 56 : IP 54.
  • Classe thermique F.

Versions disponibles

  • N/A

Accessoires

  • Clapet anti-retour (AVM)
  • Grille de protection (SGR)
  • Silencieux cylindrique (RSR)
  • Réchauffeur d’air électrique avec régulateur (ERH)
  • Réchauffeur d’air à eau (WRH)
  • Filtre à air (TFE)
  • Variateur de vitesse (ST)
  • Transformateur à 5 plots (TRE)

Sur demande

  • N/A
